ফাস্টেনার বোল্ট সংযোগগুলিতে ওয়াশারের মান কীভাবে সর্বাধিক করা যায়

একটি সাধারণ সংযোগকারী উপাদান হিসাবে, বোল্টগুলি সাধারণত যান্ত্রিক সরঞ্জাম, অটোমোবাইল, ট্রেন এবং বিল্ডিং কাঠামোতে ব্যবহৃত হয়। উপযুক্ত ধরনের নির্বাচন করুনবল্টুবিভিন্ন প্রয়োজনীয়তা অনুযায়ী। এবং বোল্ট সংযোগ হল ফাস্টেনার সংযোগের সবচেয়ে মৌলিক কাঠামোগত রূপ, এবং এর অ্যান্টি-লুজিং প্রভাবকে উপেক্ষা করা যায় না। নীচে, Xiaorui বিশ্লেষণ করবে কীভাবে ওয়াশারকে ফাস্টেনার বোল্ট সংযোগে আরও ভাল ভূমিকা পালন করা যায়। এটি দেখা যায় যে বোল্ট সংযোগে অনেকগুলি অ্যান্টি লুজিং ইফেক্ট ব্যবহার করে উন্নত করা হয়েছেধাবক

আমরা সকলেই জানি যে সরঞ্জাম ব্যবহারের সময়, কম্পন, উচ্চ এবং নিম্ন লোডের পরিবর্তন এবং দীর্ঘমেয়াদী কাজের অবস্থার কারণে বোল্টগুলি আলগা হতে পারে। অনেক ক্ষেত্রে, বোল্টের আলগা হওয়া রোধ করার জন্য, আমরা আরও ভাল বেঁধে রাখার জন্য বোল্টগুলিতে ওয়াশার যুক্ত করি।
দৈনন্দিন ব্যবহারে, বল্টু ঢিলা প্রতিরোধ করার জন্য, বোল্ট বিরোধী আলগা ব্যবস্থাগুলিকে মোটামুটিভাবে দুটি দিকে ভাগ করা যেতে পারে: ফিজিক্যাল ডিভাইস অ্যান্টি লুজিং এবং প্রসেস মেথড অ্যান্টি লুজিং৷
শারীরিক ডিভাইসের জন্য অ্যান্টি লুজিং ব্যবস্থা:
(1) অতিরিক্ত ঘর্ষণ শক্তি সহ অ্যান্টি লুজিং ডিভাইস
(2) যান্ত্রিক বিরোধী loosening ডিভাইস
(3) আঠালো বিরোধী loosening ডিভাইস
প্রক্রিয়া পদ্ধতি বিরোধী শিথিলকরণ ব্যবস্থা:
(1) স্থির ঘূর্ণন সঁচারক বল টুল বিরোধী loosening
(2) প্রশিক্ষণ এবং বিরোধী শিথিলকরণ প্রশিক্ষণ
(3) উপাদান মান নিয়ন্ত্রণ বিরোধী loosening
এইবার, আমরা ফিজিক্যাল ডিভাইস অ্যান্টি লুজিং ব্যবস্থার জন্য অতিরিক্ত ঘর্ষণ শক্তি সহ অ্যান্টি-লুজিং ডিভাইস বিশ্লেষণ করব:

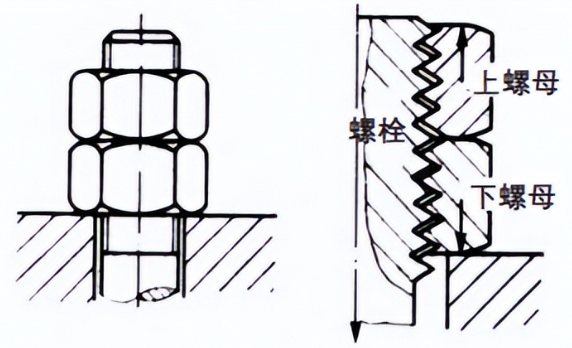

অতিরিক্ত ঘর্ষণ সহ অ্যান্টি-লুজিং ডিভাইসের জন্য তিনটি প্রধান কাঠামো রয়েছে: ডাবল নাট টাইটনিং স্ট্রাকচার, স্প্রিং ওয়াশার টাইটেনিং স্ট্রাকচার এবং সেলফ-লকিং নাট টাইটেনিং স্ট্রাকচার। ডাবল বাদাম শক্ত করার কাঠামো: প্রথমে নীচের বাদামটি শক্ত করুন, তারপর উপরের বাদামটি শক্ত করুন। দুটি বাদাম একে অপরের বিরুদ্ধে শক্ত করার পরে, উপরের এবং নীচের বাদাম এবং বোল্ট থ্রেডের মধ্যে যোগাযোগের পৃষ্ঠটি বিপরীত হয়, যাতে স্ক্রু থ্রেডগুলি সর্বদা অতিরিক্ত চাপ এবং ঘর্ষণের শিকার হয়। যখন কাজের লোড পরিবর্তিত হয়, তখনও এই ঘর্ষণটি বিদ্যমান থাকে। এর গঠন সহজ এবং স্থিতিশীল, কম-গতি, এবং ভারী-শুল্ক স্থির ডিভাইস সংযোগের জন্য উপযুক্ত।

ডাবল বাদাম আঁটসাঁট কাঠামো বিরোধী loosening ইনস্টলেশন

তাদের মধ্যে, স্প্রিং ওয়াশারের শক্ত কাঠামো:স্প্রিং ওয়াশারতাদের সাধারণ গঠন, সুবিধাজনক ব্যবহার এবং কম খরচের কারণে সমাবেশ সাইটগুলিতে ব্যাপকভাবে ব্যবহৃত হয় এবং সাধারণত বোল্ট বা বাদামের সাথে ব্যবহার করা হয়। বল্টু বা নাট শক্ত করার পরে, কুশন রিং সমতল করে উত্পন্ন ইলাস্টিক প্রতিক্রিয়া বল স্ক্রু থ্রেডগুলিকে সংকুচিত করে। একই সময়ে, তির্যক ওয়াশারের ডগায় বোল্ট বা নাটের সমর্থনকারী পৃষ্ঠ এবং সংযুক্ত উপাদানগুলির বিরুদ্ধে একটি লকিং প্রভাব রয়েছে।

কিন্তু বোল্টযুক্ত সংযোগে, ওয়াশার ব্যবহার করে কি সত্যিই কার্যকরভাবে বোল্টের শিথিলতা কমানো যায়?
প্রথমত, আসুন বোল্ট করা সংযোগটি একবার দেখে নেওয়া যাক - ওয়াশার ছাড়া:

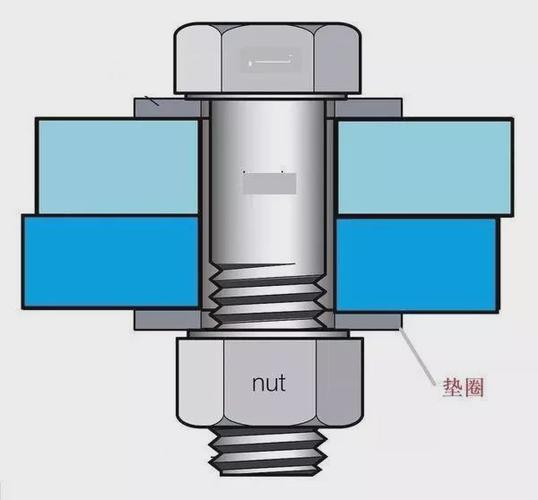

বোল্ট সংযোগ - ব্যবহার করেফ্ল্যাট ওয়াশার:

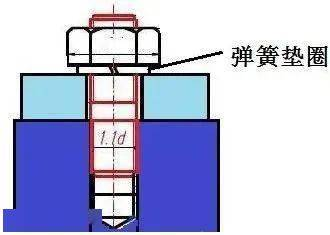

স্ক্রু সংযোগ - স্প্রিং ওয়াশার অ্যান্টি লুজিং:

gaskets ব্যবহার করতে হবে কিনা বা অপারেশন প্রক্রিয়ার সময় কোন gaskets ব্যবহার করতে হবে তা প্রকৃত পরিস্থিতির উপর নির্ভর করে।
ফ্ল্যাট ওয়াশারের কাজ

1. পৃষ্ঠের স্ক্র্যাচ থেকে সংযোগকারী উপাদানগুলিকে রক্ষা করার জন্য, ফ্ল্যাট ওয়াশারগুলি বাদাম এবং বোল্টের মাথার অবস্থানে স্থাপন করা হয় যাতে সংযুক্ত উপাদানগুলির পৃষ্ঠগুলিকে স্ক্র্যাচ হওয়া থেকে রক্ষা করা যায়;
2. যখন বল্টের শক্তি তুলনামূলকভাবে বেশি হয় এবং সংযুক্ত অংশের অনুমোদনযোগ্য সংকোচনমূলক চাপ তুলনামূলকভাবে কম হয়, সংযুক্ত অংশের চাপ বহনকারী পৃষ্ঠের সংকোচনমূলক চাপ কমাতে, সাধারণত ফ্ল্যাট ওয়াশার যুক্ত করা প্রয়োজন;

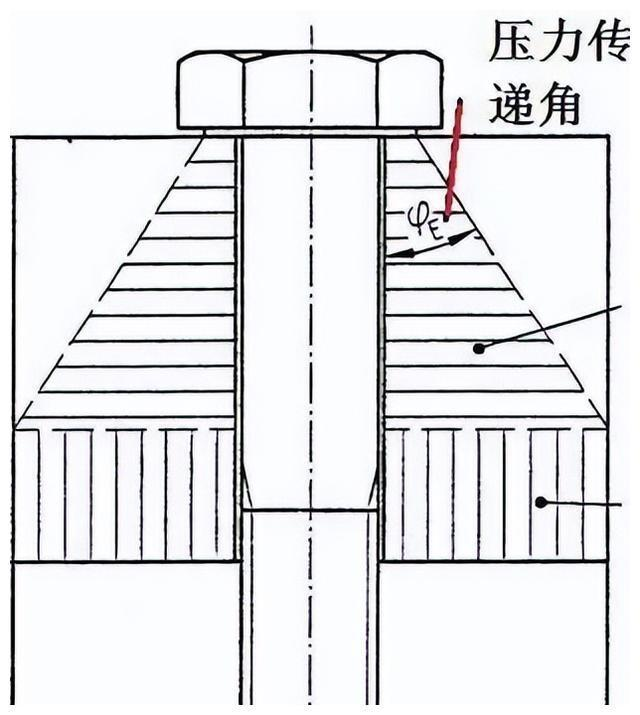

3. বোল্টযুক্ত সংযোগগুলিতে, বোল্টের মাথা বা বাদামের চাপ বহনকারী পৃষ্ঠে চাপ সংক্রমণ ধীরে ধীরে একটি ট্রাম্পেট আকারে প্রসারিত হয়। চাপ বহনকারী পৃষ্ঠ যত বড় হবে, কমপ্রেসিভ স্ট্রেস তত কম হবে। অতএব, একটি ফ্ল্যাট ওয়াশার যোগ করা সংযুক্ত অংশের যোগাযোগের পৃষ্ঠের সংকোচনের চাপ কমাতে পারে এবং বোল্টযুক্ত সংযোগের কার্যকারিতা নিশ্চিত করতে পারে;
4. কিছু ক্ষেত্রে, দুটি সংযোগকারী উপাদানের মধ্যে বোল্টের ছিদ্রগুলি এক থেকে একের সাথে মিলে যায় তা নিশ্চিত করার জন্য, গর্তগুলির ব্যাস বাড়ানো এবং গর্তগুলির অবস্থানগত বিচ্যুতির জন্য ক্ষতিপূরণ করা প্রয়োজন৷ যখন বল্টু গর্ত মান প্রয়োজনীয়তা অতিক্রম, ফ্ল্যাট washers যোগ করা প্রয়োজন;
5. কখনও কখনও, ইনস্টলেশন এবং সামঞ্জস্যের সুবিধার জন্য, বোল্টের গর্তগুলিকে লম্বা গর্তগুলিতে তৈরি করা হয়, যা একটি নির্দিষ্ট সীমার মধ্যে ওয়ার্কপিসের ইনস্টলেশন অবস্থানকে সামঞ্জস্য করতে পারে। দীর্ঘ গর্ত ব্যবহার করার সময়, পুরু ফ্ল্যাট ওয়াশার ব্যবহার করা আবশ্যক, এবং আরও নির্দিষ্টভাবে, বিশেষ ওয়াশার বা একাধিক ওয়াশার এমনকি ব্যবহার করা যেতে পারে।

স্প্রিং ওয়াশারের কাজ
1. যখন বোল্টের ক্ল্যাম্পিং দৈর্ঘ্য তুলনামূলকভাবে ছোট হয়, তখন বোল্টের চাপ শিথিলকরণ আরও স্পষ্ট হয় এবং স্প্রিং ওয়াশার স্ট্রেস শিথিলকরণের জন্য ক্ষতিপূরণ দিতে পারে।
2. গতিশীল লোড অবস্থার অধীনে, উচ্চ-শক্তির বোল্ট সংযুক্ত স্প্রিং ওয়াশারগুলির প্রায় কোনও অ্যান্টি-লুজিং প্রভাব থাকে না এবং বোল্ট ক্ল্যাম্পিং ফোর্সের দ্রুত ক্ষয় সৃষ্টি করতে পারে। অতএব, উচ্চ-শক্তির বোল্ট সংযোগগুলিতে স্প্রিং ওয়াশারের ব্যবহার কমানো প্রয়োজন।

অবশ্যই, কিছু ক্ষেত্রে, বোল্ট সংযোগের জন্য ওয়াশার ব্যবহারের প্রয়োজন হয় না, নিম্নরূপ:

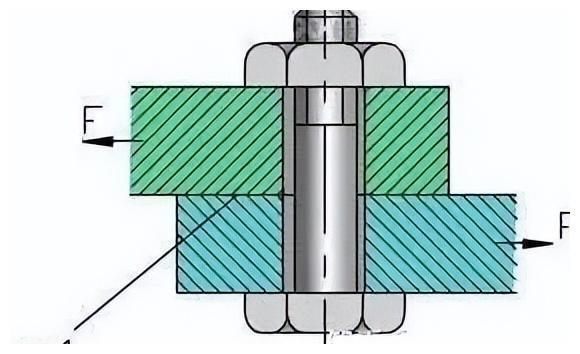

1. শিয়ার স্ট্রেস বোল্ট সংযোগের জন্য সাধারণত ওয়াশারের প্রয়োজন হয় না। প্রথমত, বোল্টগুলির জন্য খুব বেশি প্রাক শক্ত করার শক্তির প্রয়োজন হয় না এবং অপারেশন চলাকালীন অক্ষীয় বল সহ্য করে না। এই ক্ষেত্রে, বোল্টের ছিদ্রগুলি সাধারণত ছোট হয় এবং বাদাম বা বোল্টের মাথাগুলির চাপ বহনকারী পৃষ্ঠটি সাধারণত বড় হয়, তাই সংকোচনের চাপ কমানোর দরকার নেই। সংযুক্ত অংশ এটি সহ্য করতে পারে;
2. ফ্ল্যাঞ্জ নাট বা বোল্ট ব্যবহার করার সময়, ওয়াশারের প্রয়োজন নেই এবং ফ্ল্যাঞ্জ নাটের চাপ বহনকারী পৃষ্ঠটি যথেষ্ট বড়;
প্রকৃত অবস্থার উপর ভিত্তি করে ওয়াশার নির্বাচন করা বিভিন্ন পরিস্থিতিতে বোল্ট পরিধান উল্লেখযোগ্যভাবে কমাতে পারে।
